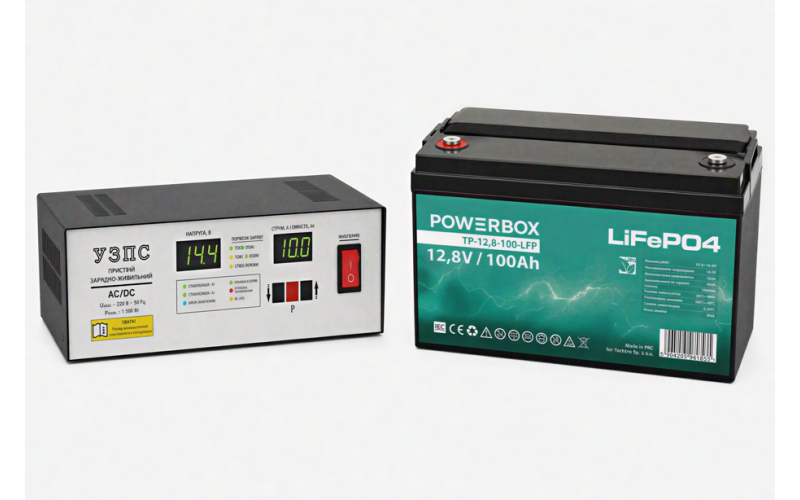

Как заряжать LiFePO4 аккумуляторы правильно?

Знать, как зарядить LiFePO4, важно каждому владельцу такой батареи. Литий-железо-фосфатные аккумуляторы работают иначе, чем привычные свинцово-кислотные, и требуют соблюдения конкретных параметров. Ошибки при зарядке сокращают ресурс и выводят батарею из строя раньше срока. В этой статье разберем весь процесс – от выбора зарядника до правил хранения.

Когда нужно заряжать LiFePO4?

Литий железо фосфат не любит ни глубокого разряда, ни постоянного пребывания на 100% заряда. Подключать батарею к зарядке рекомендуется при следующих условиях:

• напряжение на ячейке опустилось ниже 3,0 В (для батареи 12 В – ниже 12 В, для 24 В – ниже 24 В);
• индикатор заряда показывает 20% и ниже;

• устройство, питаемое от аккумулятора, работает нестабильно из-за просадки напряжения.

Не стоит ждать полного разряда. Регулярная зарядка аккумулятора LiFePO4 при уровне 20-30% значительно продлевает ресурс.

Чем заряжать LiFePO4?

Правильный выбор зарядного устройства – первый и принципиально важный шаг. LiFePO4 – это технология с особой химией элементов, и обычная автомобильная зарядка здесь не подойдёт. Параметры у свинцово-кислотных и литий-железо-фосфатных батарей существенно отличаются. Тем, кто ищет, чем заряжать литий железо фосфатный аккумулятор, предлагаем рассмотреть несколько вариантов:

• Специализированное зарядное устройство для аккумуляторов LiFePO4. Оптимальный выбор применения: настроено под правильный алгоритм заряда LiFePO4 и напряжение отсечки, что исключает перезаряд.

• Универсальные зарядники с режимом lifepo. Подходят при наличии соответствующего профиля в меню.

• Зарядники с BMS-совместимостью. Если в аккумуляторе встроена система управления, зарядное устройство для аккумуляторов должно корректно взаимодействовать с ней.

• Зарядные устройства с функцией балансировки. Лучшее решение для сборок из нескольких ячеек: выравнивает напряжение и предотвращает преждевременный износ.

Можно ли заряжать LiFePO4 автомобильной зарядкой? Только если она ограничивает напряжение до 3,65 В на ячейку. Большинство стандартных автозарядников этой функции не имеют, создавая риск повреждения батареи.

Как заряжать литий железо фосфатный аккумулятор: пошаговая инструкция

Чтобы зарядка прошла безопасно и эффективно, важно соблюдать правильный порядок действий в процессе.

Подготовка к зарядке

Сначала проведите визуальный осмотр. Убедитесь, что корпус не деформирован, нет трещин и следов перегрева. Затем измерьте напряжение на клеммах – каждая ячейка должна показывать от 2,5 до 3,65 В. Если значение ниже 2,5 В – потребуется режим восстановления. Оптимальная температура для зарядки – от +15 до +25 градусов Цельсия.

Подключение АКБ к зарядному устройству

Порядок подключения:

1. Отключите от аккумулятора все потребители и нагрузки.
2. Подсоедините минусовой (чёрный) провод зарядника к клемме «–» аккумулятора.
3. Подсоедините плюсовой (красный) провод к клемме «+».
4. Проверьте надёжность фиксации контактов.
5. Включайте зарядник в сеть только после всех подключений.

Никогда не путайте полярность – это мгновенно выводит аккумулятор из строя.

Ток и напряжение зарядки LiFePO4

Напряжение зарядки составляет 3,65 В на одну ячейку. Для готовых батарейных сборок напряжение заряда LiFePO4 выглядит так:

• батарея 12 В (4 ячейки) – 14,6 В;
• батарея 24 В (8 ячеек) – 29,2 В;
• батарея 48 В (16 ячеек) – 58,4 В.

Превышение отметки 3,65 В на ячейку разрушает структуру ячеек и необратимо сокращает ресурс батареи. Рекомендованный диапазон тока – 0,2C-0,5C от ёмкости батареи. При выборе параметра важно учитывать и тип нагрузки, и условия эксплуатации.

Каким током заряжать LiFePO4 в повседневных условиях? Оптимально 0,3-0,5C. Это позволяет зарядить батарею за разумное время, не создавая лишней нагрузки на ячейки. Высокий ток добавляет скорость зарядке, но при регулярном использовании сокращает общий ресурс.

Особенности параллельного и последовательного соединения батарей

При зарядке нескольких АКБ используют одну из двух схем:

• Последовательное соединение: напряжение суммируется, ток остается общим для цепочки. Применяется для увеличения суммарного напряжения системы.
• Параллельное соединение: напряжение остается на уровне одной батареи, токи суммируются. Таким способом подключают аккумулятор LiFePO4, когда нужно увеличить ёмкость. Схема широко используется в области солнечной энергетики и резервных источников питания.

Перед параллельным подключением убедитесь, что напряжение всех аккумуляторов выровнено – разница не должна превышать 0,05 В.

Контроль процесса зарядки, напряжения, тока и температуры

Как правильно заряжать LiFePO4 – значит контролировать три ключевых параметра. Первый – температура. Допустимый диапазон – от 0 до +45°C. Ток не должен превышать 0,5C. При приближении к полному заряду ток начнёт снижаться сам. Важно также напряжение. Когда оно достигает 3,65 В на ячейку, зарядник переходит в режим постоянного напряжения.

Роль BMS при зарядке

BMS (Battery Management System) – электронный «мозг» аккумулятора. Одна из ключевых функций – предотвращение перезаряда LiFePO4. При зарядке она обеспечивает защиту, отключается при превышении температуры и балансирует ячейки.

Выбирая аккумулятор LiFePO4, обращайте внимание на наличие встроенной BMS – это существенно упрощает эксплуатацию. Но, учитывайте, что функция – это защита «последней линии», а не замена правильному зарядному устройству.

Сколько заряжается LiFePO4 аккумулятор?

На время зарядки влияют емкость батареи, начальный уровень и ток заряда LiFePO4. Важно понимать каждую стадию процесса, чтобы не допустить ни перезаряда, ни недозаряда. Зарядка проходит в два этапа:

• Фаза CC (постоянный ток): при токе 0,5C – около 2 часов, при 0,2C – около 4 часов.
• Фаза CV (постоянное напряжение): ток плавно снижается. Занимает еще 1-2 часа.

Итого: полное время зарядки LiFePO4 составляет от 2,5 до 6 часов.

До какого напряжения можно разряжать LiFePO4?

Батареи LiFePO4 устойчивы к глубоким разрядам, но производители устанавливают нижние пороги. Критический разряд приводит к необратимым химическим изменениям и потере накопленной энергии ячейками. Минимально допустимые значения различных типов батарей:

• батарея 12 В – не ниже 10 В (2,5 В на ячейку);
• батарея 24 В – не ниже 20 В;
• батарея 48 В – не ниже 40 В.

На практике рекомендуется не опускаться ниже 20% заряда – это около 3,0 В на ячейку. Скорость зарядки LiFePO4 после глубокого разряда снижается, поэтому лучше не доводить до таких ситуаций. BMS отключает нагрузку при достижении порога автоматически.

Особенности зарядки LiFePO4 в разных условиях

Рассмотрим три наиболее распространённых сценария, с которыми сталкиваются владельцы LiFePO4.

Зарядка от генератора

Подзарядка от генератора возможна, но требует DC-DC зарядного устройства для стабилизации напряжения. Нестабильный выход генератора – особенно при запуске двигателя или переменной нагрузке – может давать скачки выше допустимого максимума. Убедитесь, что регулятор напряжения настроен на 14,4-14,6 В (для систем 12 Вольт). Прямое подключение без регулятора не допускается. Ток заряда литий железо фосфатных аккумуляторов в таком случае невозможно контролировать.

Зарядка от солнечных панелей

Надежные солнечные панели – популярный источник для автономных систем с LiFePO4, а также для резервного питания различных объектов. Для корректной работы необходим MPPT-контроллер заряда с поддержкой профиля LiFePO4. Он отслеживает точку максимальной мощности и преобразует её в нужные параметры для батареи.

Зарядка зимой при низких температурах

Зарядка при температуре ниже 0°C без подогрева батареи категорически не рекомендуется. При минусовых температурах литий не может нормально встраиваться в анод, что вызывает необратимое повреждение ячеек. Правила зарядки зимой:

• не заряжайте батарею, если её температура ниже 0°C;
• занесите батарею в тёплое место и дайте прогреться до +5°C минимум;
• оптимальное решение – модели со встроенным подогревом.

При температуре от 0 до +10°C снизьте ток зарядки до 0,1-0,2C.

Правила безопасности

Хотя модель значительно стабильнее других литиевых аккумуляторов, базовые правила безопасности игнорировать нельзя:

• не оставляйте заряжающийся аккумулятор без присмотра надолго;
• обеспечьте вентиляцию вокруг аккумулятора для отвода тепла;
• используйте только совместимые зарядные устройства;
• при запахе гари, вздутии или аномальном нагреве отключите батарею и вынесите на открытый воздух.

Отдельно стоит помнить о соответствии параметров. Каким напряжением заряжать LiFePO4 12V? Строго 14,6 В. Любое отклонение вверх создаёт угрозу не только для батареи, но и для окружающего оборудования.

Как продлить срок службы литий железо фосфатного аккумулятора?

LiFePO4 рассчитан на 2000-4000 циклов заряд-разряд. Долговечность и стабильная производительность батареи на протяжении всего срока службы достигаются только при правильной эксплуатации. Рассмотрим основные рекомендации для продления срока службы:

• Используйте только совместимые зарядные устройства и инверторы. Несовместимое оборудование – главная причина преждевременного износа.
• Не допускайте систематического глубокого разряда. Эксплуатация в диапазоне 20-80% заряда заметно увеличивает количество рабочих циклов.
• Не держите батарею постоянно на 100%. Оптимальный уровень хранения – 50-60%.
• Контролируйте температуру. Хранение при температуре выше +35°C сокращает ресурс. Оптимальный диапазон – от +5 до +25°C, без резких перепадов.
• Проверяйте систему инвертор-аккумулятор. Неверные настройки ИБП нарушают алгоритм зарядки даже при наличии правильного оборудования.
• При совместном использовании с солнечными панелями убедитесь, что MPPT-контроллер настроен на профиль LiFePO4 – это обеспечивает мягкий режим зарядки и положительно сказывается на ресурсе батареи.

Грамотная зарядка, контроль параметров и своевременное обслуживание – вот что позволяет LiFePO4 служить долгие годы без потери ёмкости.
